RTK電臺1+1模式

　　一、連藍牙

　　打開H5手簿，點擊手簿鍵盤左上角的APP按鍵，進入工程之星5.0主界面，點擊配置→儀器連接→掃描→選中所要連接的儀器號→點擊連接。

　　二、設置基站的模式

　　設置基站的模式，K3 RTK只有外置電臺模式，因此把基站設置成“外置電臺”，操作流程如下：

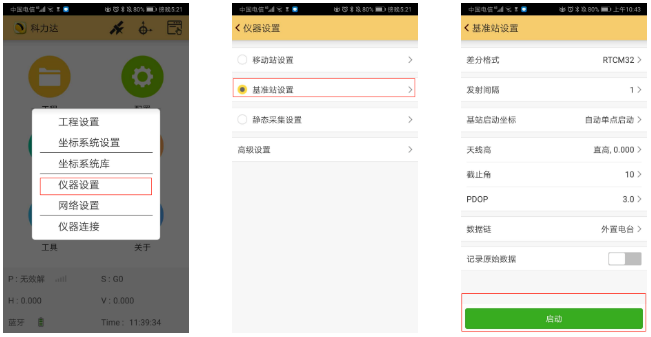

　　01 儀器連接成功后，返回工程之星5.0主界面，設置基準站：（手簿藍牙連上基站） 點擊配置→儀器設置→基準站設置（差分格式默認“RTCM32”）→點擊數據鏈→選擇外置電臺→點擊啟動，基站設置成功，大電臺TX燈一秒一閃后，基準站工作正常。

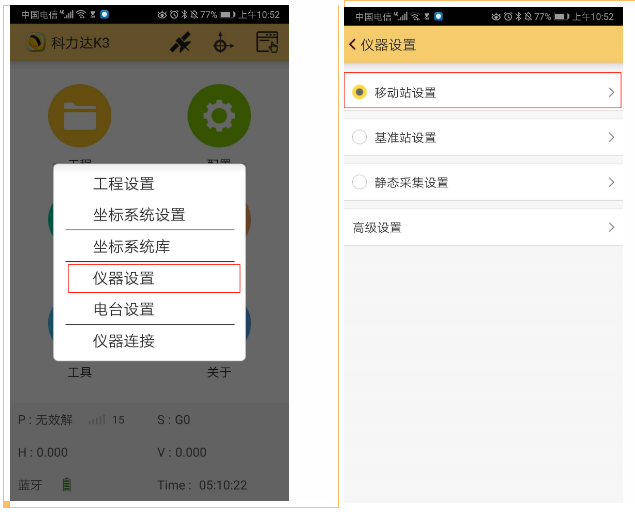

　　02 設置移動站：設置基準站成功后，返回工程之星5.0主界面，斷開基站主機藍牙，再連上移動站主機藍牙，設置移動站工作模式為：移動站內置電臺模式。手簿連接移動站主機藍牙成功后，點擊配置→儀器設置→移動站設置→數據鏈→內置電臺→數據鏈設置→設置通道（將移動站電臺通道與基站外掛電臺通道相對應），返回到工程之星5.0主界面，出現固定解就可以了。

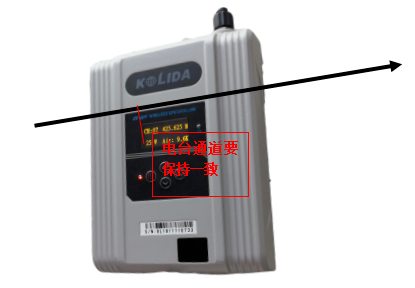

　?。ㄒ苿诱倦娕_通道與基站外掛電臺通道相對應）

　　三、新建工程與設置坐標系

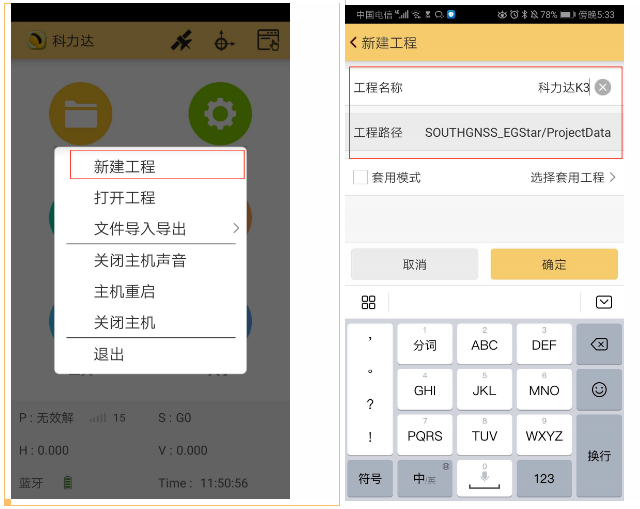

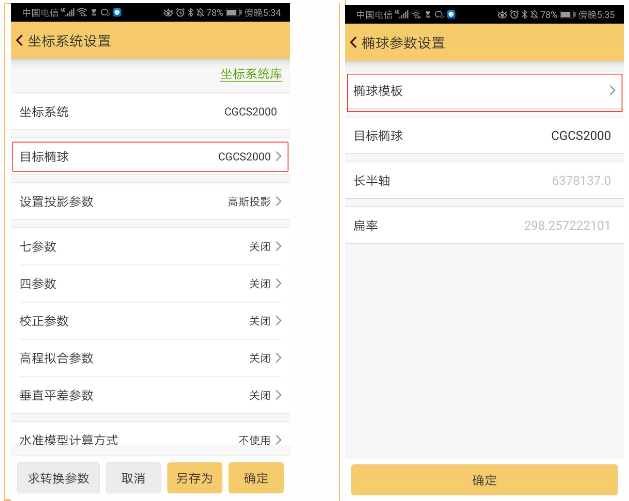

　　在工程之星5.0主界面，點擊工程→新建工程→輸入工程名稱→點擊確定→坐標系統（輸入坐標系統名稱）→點擊目標橢球→橢球模板（根據施工要求選擇相應的橢球）→確定→點擊設置投影參數→修改正確的中央子午線值（點擊定位標志，直接獲取當?shù)卣_中央子午線值）確定→確定→是否將參數應用到當前工程→確定。

　　四、求轉換參數

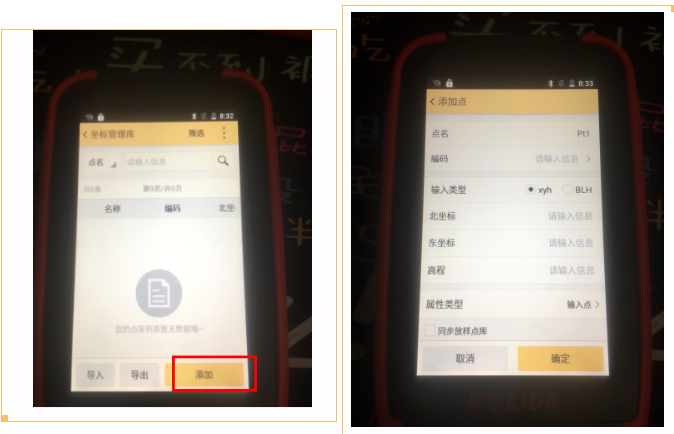

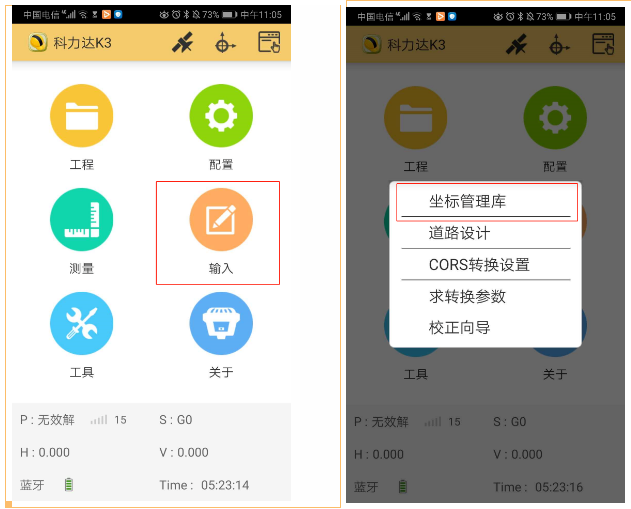

　　在工程之星5.0主界面，點擊輸入→坐標管理庫→添加（把控制點坐標輸入進去，至少兩個控制點）→使用儀器采集所輸入點的大地坐標（注意采集的時候?qū)χ袟U氣泡要居中）。

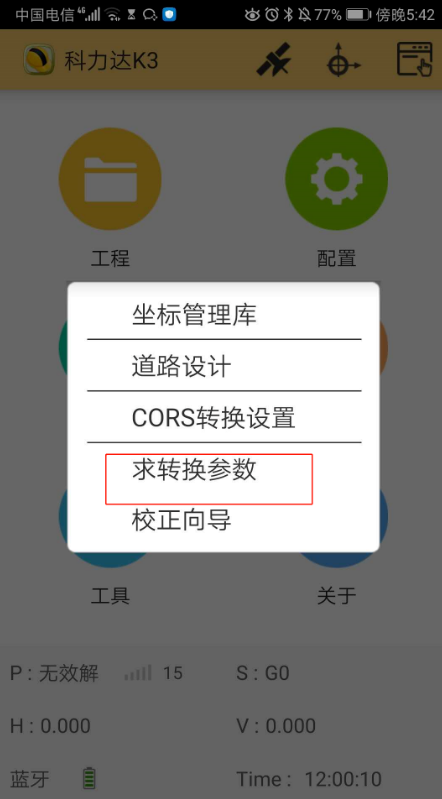

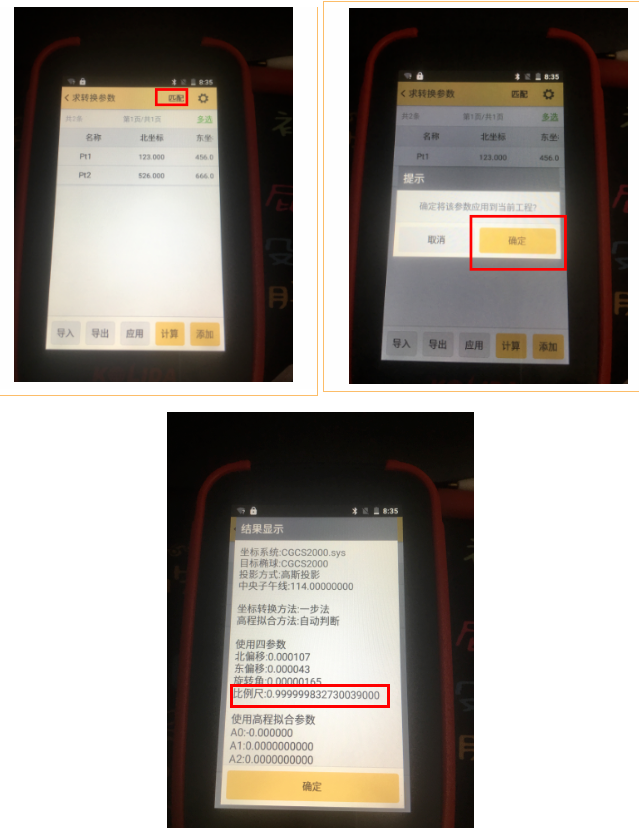

　　然后返回工程之星5.0主界面，點擊輸入→求轉換參數→點擊手簿右上角的匹配→點擊計算（四參數的比列尺越接近1越好）→應用→確定（然后再去找另外一個已知點核對一下坐標）。

　?。ū壤唢@示圖）

　　五、數據導出

　　在工程之星5.0主界面，點擊工程→文件導入導出→成果文件導出→輸入成果文件名稱→選擇文件類型（默認為南方cass格式，也可根據需要選擇其他文件格式）→確定→把手簿通過USB傳輸線連接電腦→點擊我的電腦→點擊H5→點擊內部存儲設備→選擇SOUTHGNSS_EGStar→選擇Export→拷出成果文件即可。

　　六、注冊儀器

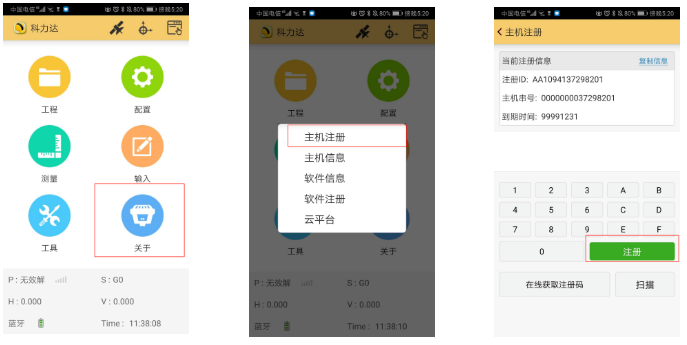

　　工程之星5.0主界面，點擊關于→主機注冊→輸入注冊碼→點擊注冊。
